西森電磁流量計傳感器和轉換器組裝方式介紹

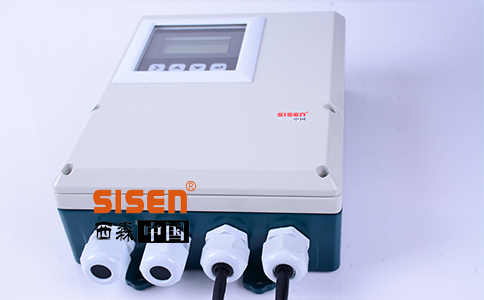

 (1)分離型

   分離型是EMF最普遍應用的形式，傳感器接入管道，轉換器裝在儀表室或人們易于接近的傳感器附近，相距數十到數百米。為防止外界噪聲侵人，信號電纜通常采用雙層屏蔽。測量電導率較低液體而相距超過30m時，為防止電纜分布電容造成信號衰減，內層屏蔽也有要求接上與芯線同電位低阻抗源的屏蔽驅動。分離型轉換器可遠離現場惡劣環境，電子部件檢查、調整和參數設定就比較方便。

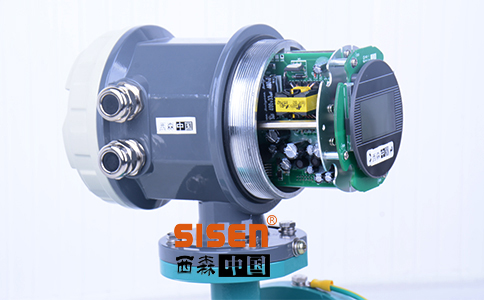

 (2)一體型

   傳感器和轉換器組裝在一起直接輸出直流電流(或頻率)標準信號，實際上成為電磁流量變送器。一體型縮短了二者之間信號線和激磁線的連接長度，并使之勿外接，隱蔽在儀表內部，從而減少信號衰減和空間電磁波噪聲侵人。同樣測量電路與分離型相比可測較低電導率的液體。取消了信號線和激磁線的布線，簡化電氣連接，儀表價格和安裝費用均相對便宜，較多采用于小管徑儀表。隨著二線制儀表的商品化發展，一體型儀表將會有較快發展。但如果由于管道布置限制，安裝在不易接近的場所，則維護不便。此外，轉換器電子部件裝于管道上，將受到流體溫度和管部振動的較大限制。
