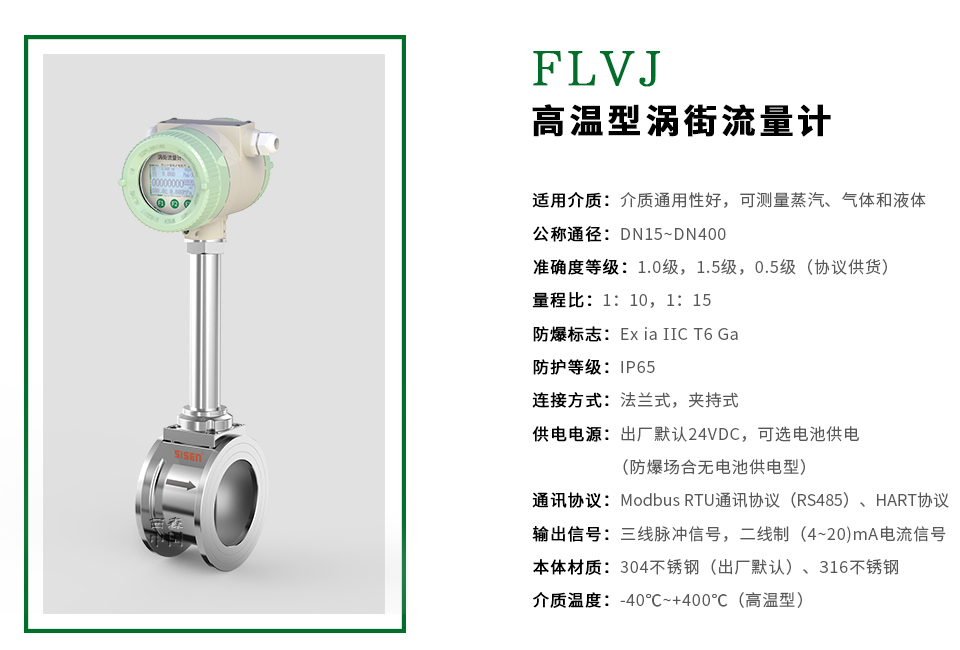

1、適用于鍋爐蒸汽、高溫氣體等介質的測量；
2、耐溫高達400℃（瞬時高溫）；

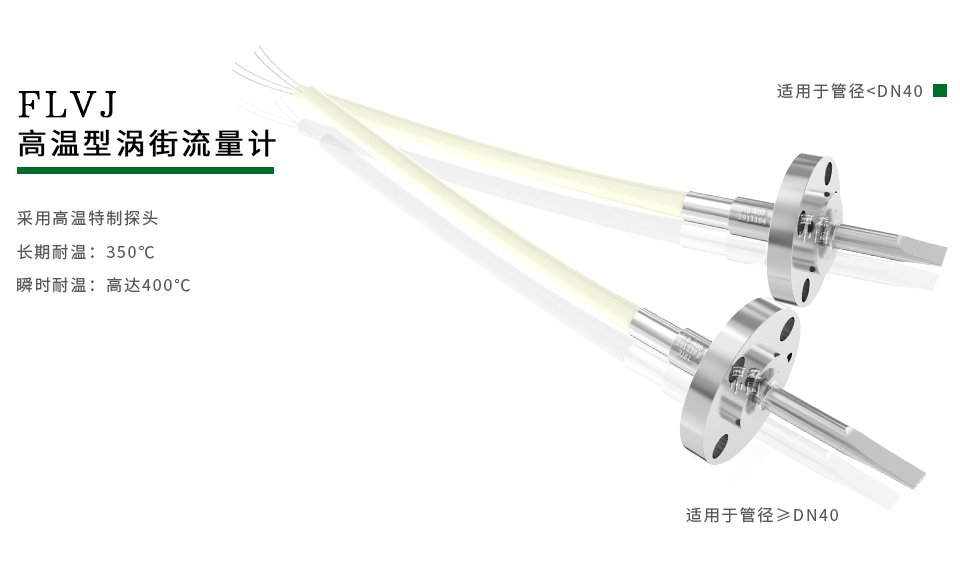

3、采用高溫特制探頭，長期耐溫350℃不會損壞探頭，穩定性好；
4、具有非常獨特的介質通用性，可用于絕大多數蒸汽、氣體和液體的流量計量和控制；
5、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性；
6、渦街流量計使用最新的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量；
7、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長；
8、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題；
9、采用先進的數字信號處理技術，下限低，抗振性能優異。
|

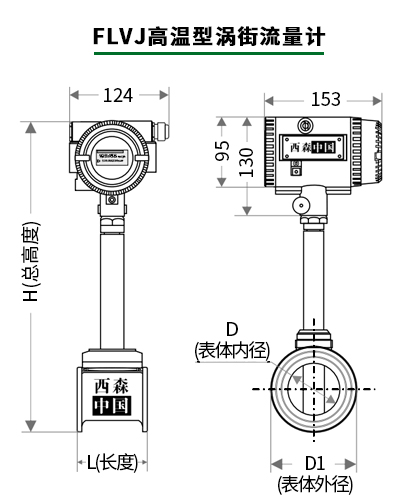

公稱通徑（DN）
|
L
（長度）
|
H
（總高度）
|
D
（表體內徑）
|
D1
(表體外徑)
|
|
15
|
64
|
413
|
15
|
45
|
|
20
|
64
|
418
|
20
|
54
|
|
25
|
66
|
424
|
25
|
66
|
|
32
|
66
|
430
|
32
|
66
|
|
40
|
80
|
425
|
40
|
77
|
|
50
|
74
|
468
|
50
|
98
|
|
65
|
74
|
484
|
65
|
115
|
|
80
|
70
|
494
|
80
|
124
|
|
100
|
80
|
518
|
100
|
148
|
|
125
|
78
|
539
|
125
|
165
|
|
150
|
80
|
554
|
150
|
185
|
|
200
|
98
|
610
|
200
|
240
|
|
250
|
114
|
674
|
250
|
298
|
|
300
|
130
|
738
|
300
|
348
|
|
350
|
160 |
800
|
350
|
390
|
|
400
|
200
|
866
|
400
|
440
|
|
|
|
|
測量介質
|
過熱/飽和蒸汽、液體和氣體
|
|

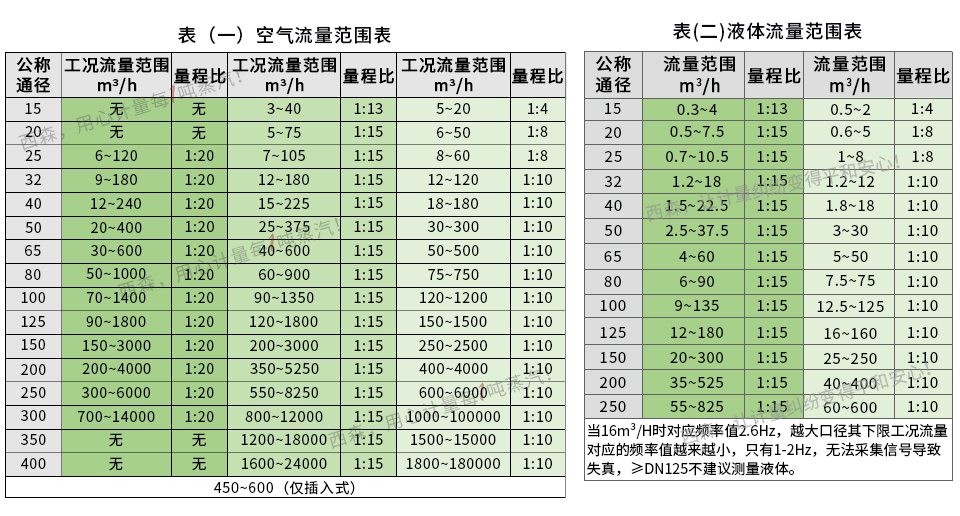

測量范圍
|
詳情見E系列流量范圍表
|
|
公稱通徑
|
對夾式/法蘭式：DN15~DN400
|
|
介質溫度（℃）
|
(-40~+250)℃、(-40~+350)℃、(-40~+400)℃ |
|
環境溫度（℃）
|
（-20~+70）℃；大氣壓力：86kPa～106kPa
|
|
公稱壓力
|
液體1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、25MPa；
氣體及蒸汽1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa
|
|
準確度等級
|
1.0級、1.5級
|
|
流速范圍（m/s）
|
液體：(0.15~7)m/s，氣體：(1.5~60)m/s，蒸汽：(2～70)m/s
|
|
輸出信號
|
三線制電壓脈沖：高電平≥5V低電平<1V
標準電流信號：與流量成比例的（4~20）mA標準電流信號，當?shù)仫@示流量，累積流量，
同時輸出流量成比例的（4~20）mA標準電流信號和脈沖頻率信號
通訊方式：Modbus RTU通訊協議（RS485）
|
|
供電電源
|
三線制電壓脈沖：DC12V、DC24V
標準電流輸出，當?shù)仫@示：DC24V
電池供電（鋰電池）：3.6V
|
|
防護等級
|
IP65
|
|
防爆等級
|
本安型Ex ia ⅡC T6 Ga
|
|
顯示
|
LCD顯示瞬時流量、累積流量、渦街頻率、溫度壓力（溫壓一體）
|
|
電纜接口
|
M20×1.5（內螺紋，推薦使用）；½＂NPT（內螺紋）
|
|

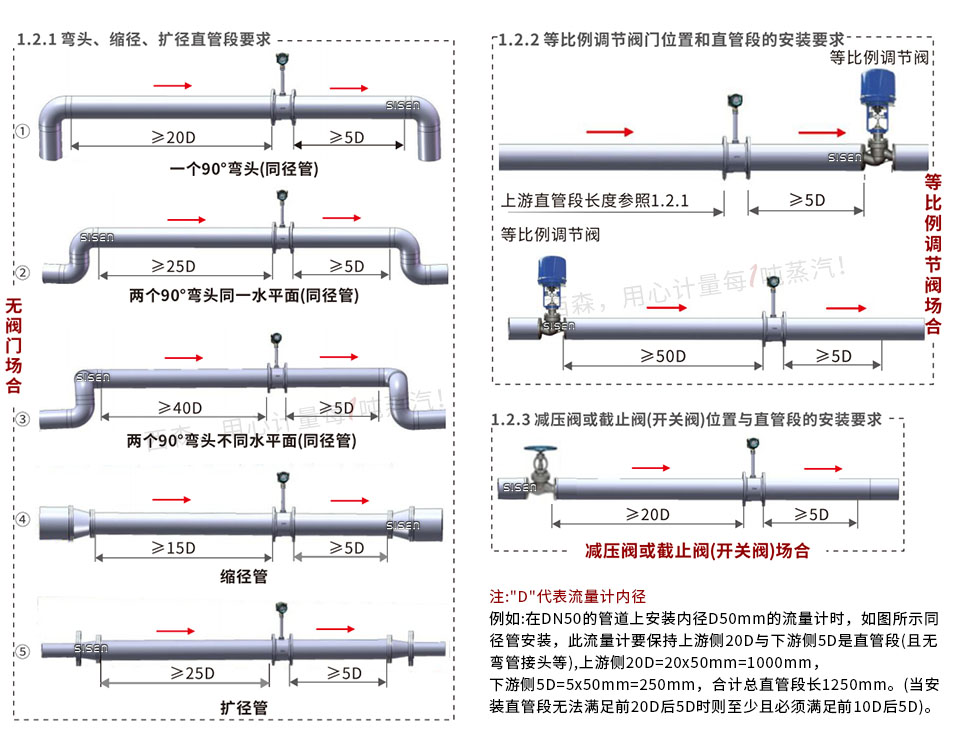

安裝形式
|
一體式安裝；分體式安裝（測量管和指示器之間通過10芯專用屏蔽電纜連接）
|

|

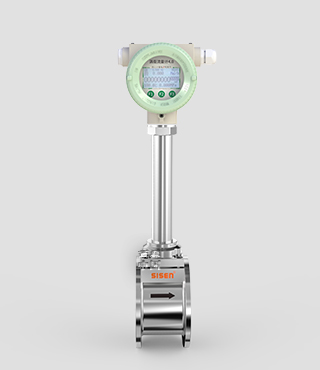

![[精準]飽和蒸汽計量系統（渦街流量計）](../upload/202112/1639117930.jpg)
