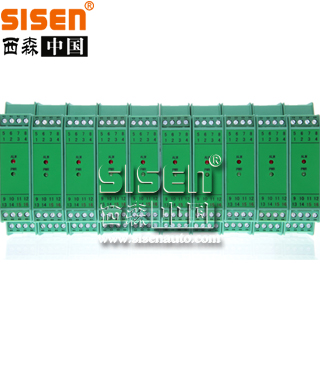

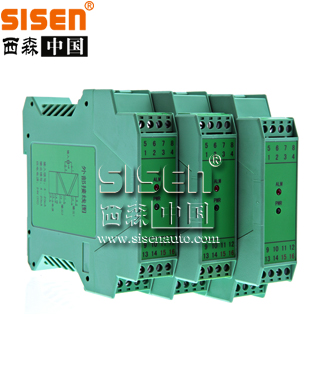

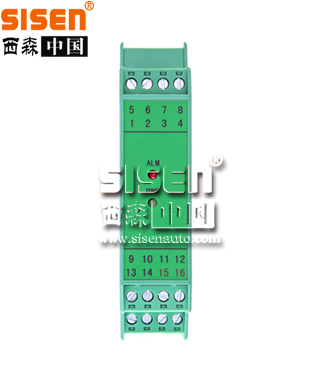

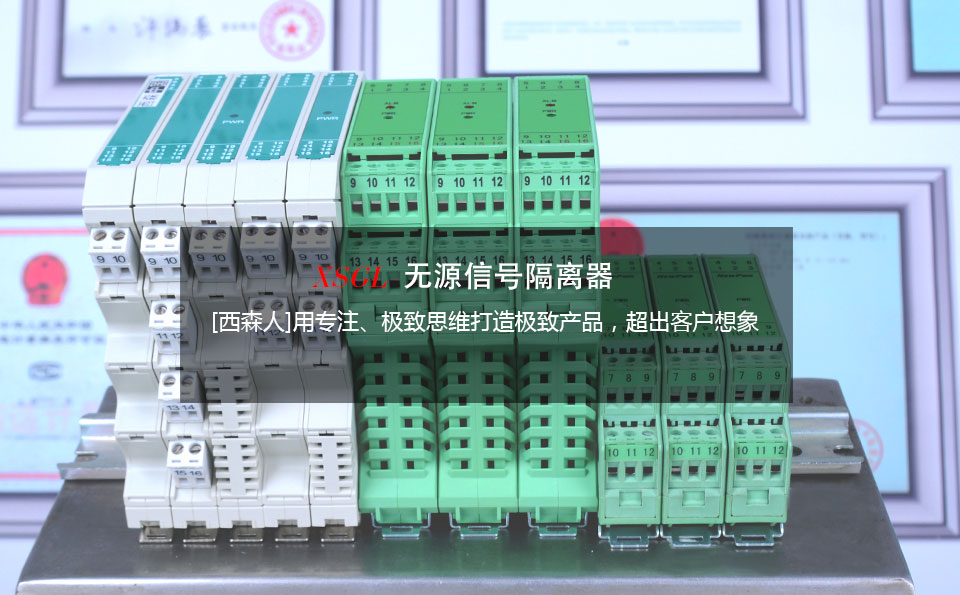

XSGL 無源信號隔離器

導軌安裝，低功耗，適合密集安裝
輸入、輸出、電源之間相互隔離
智能化設計，數字化調校、無電位器、自動零點校準
XSGLpara1
導軌安裝，低功耗，適合密集安裝
輸入、輸出、電源之間相互隔離
智能化設計，數字化調校、無電位器、自動零點校準
para120
輸入4~20mA電流信號，輸出隔離的電流或電壓信號，實現輸入、輸出之間的相互隔離。本產品響應快，功耗低、溫度特性好。可與各類儀表及DCS、PLC等設備配套使用，在石油、石化、制造、電力、冶金等行業(yè)的重大工程中有著廣泛應用。para3

輸入4~20mA電流信號，輸出隔離的電流或電壓信號，實現輸入、輸出之間的相互隔離。本產品響應快，功耗低、溫度特性好?？膳c各類儀表及DCS、PLC等設備配套使用，在石油、石化、制造、電力、冶金等行業(yè)的重大工程中有著廣泛應用。

產品描述

圖片關鍵詞

什么是無源隔離器？

采用“無源”的工作方式工作，即無需外供電源，不設獨立的電源接口端子，所謂"無源"的工作方式是指電路所耗電壓由信號輸入端(回路)或輸出端(回路)提供，即電路由輸入端(回路)或輸出端(回路)取電，實現信號隔離、轉換。因此無源隔離器又可分為輸入端回路供電隔離器和輸出端回路供電隔離器。

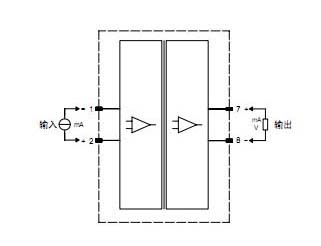

輸入端回路供電隔離器：輸入輸出信號均為直流電流信號，無需外接電源，從輸入信號端獲取電源能量，實現信號的隔離和轉換，電路可實現一路輸入，一路輸出（一進一出）和兩路輸入和兩路輸出（二進二出）。

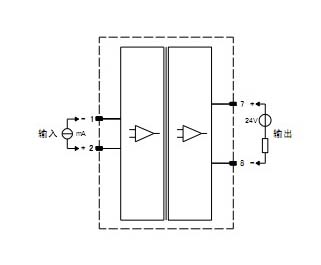

輸出端回路供電隔離器：輸入信號為直流電流或電壓信號，無需外接電源，從輸出信號端獲取電源能量，輸出信號為4-20mA二線制電流，可輸出給DCS或PLC等設備，回路供電的負載可以是PLC、DCS等含電壓輸出的卡件，電路可實現一進一出和二進二出。

圖片關鍵詞

XSGL系列通用型無源隔離器特點：
導軌安裝，低功耗，適合密集安裝
輸入、輸出、電源之間相互隔離
智能化設計，數字化調校、無電位器、自動零點校準

一進一出

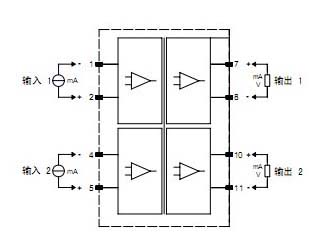

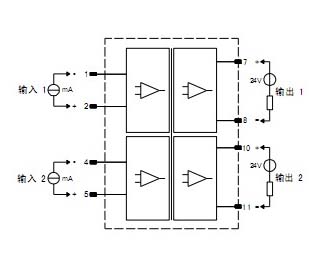

二進二出

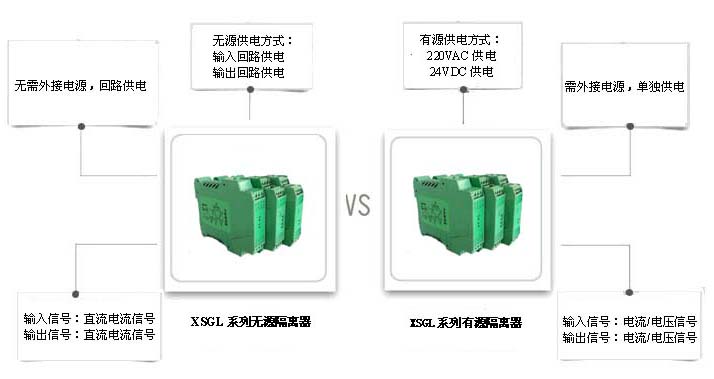

XSGL系列無源隔離器與有源隔離器的區(qū)別

技術參數
