儀表的現場安裝

   不可在沒有擰松“表頭轉向螺絲”的情況下旋轉表頭，這樣會使緊固螺絲松動，造成探頭方向偏轉，從而使測量誤差增大，嚴重時甚至?xí)斐蓺怏w泄露，發生危險。

   安裝流量計前，必須檢查流暈計名牌上標明的工作電源、流體名稱、流體最高溫度和壓力、測景范圍、計量單位、輸出信號等是否與設計需要相符，確定無疑后再安裝、接線，并在確信安裝無泄漏和接線無誤后通電。

   流量計安裝時，如發現表頭顯示觀看不方便，可對表頭做360度轉向調整。調整方法為:用扳手?jǐn)Q松表頭下方的“轉向大螺母”，轉動表頭至合適方向再擰緊“表頭轉向大螺母”。

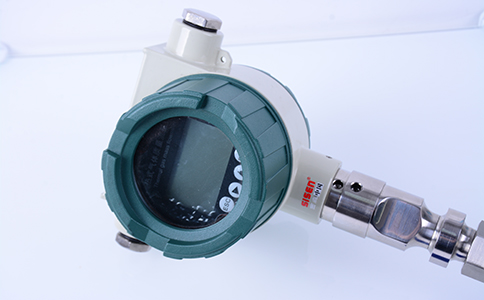

▲西森FLRS熱式氣體質量流量計

插入式儀表安裝

   安裝時應使流量計上的流向標志所示方向與流體流向保持一致，偏轉角度應小于5°。

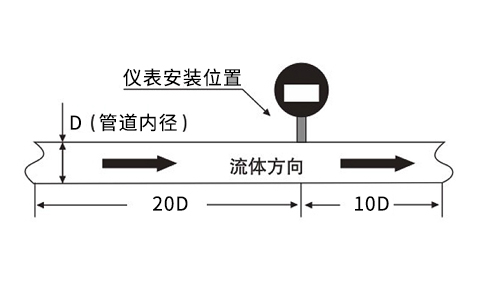

   a.在現場首道上選擇測點位置，確保測點前直管段長度≥20D，測點后直管段長度≥10D（D為管道內徑）；

   b.在測點位置上打一個直徑≥25mm的孔，并去除毛刺；

   c.將供方配置的“焊接座”對準孔中心并座實在管道上，四周電焊一圈，確保不漏氣；

   d.在“球閥”下部螺紋的前1/3處涂上供方配置的703密封紋，然后擰入“焊接座”，并旋緊；

   e.將流量計插入不斷流裝拆裝置，直到“插入深度定位環”碰到“卡簧”緊固螺帽”為止，并鎖緊“卡簧緊固螺帽”和“高壓密封緊固螺帽”（有些型號會缺少此組件，請忽略）。

注：

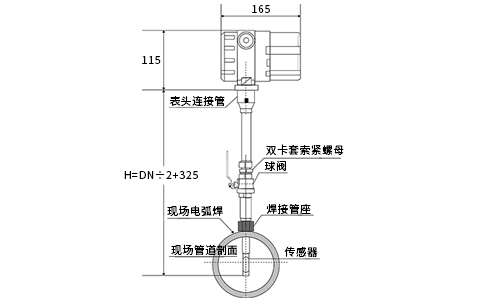

   右圖中管道的內徑DN≤5OOmm時：

   則高度H=DN÷2+325（此時探桿插入深度為管道中心點位置）

   當管道內徑DN≥500mm時：

   則高度H=DN÷4+325（此時探桿插入深度為管道直徑的八分之一位置，則平均流速點）

管道式儀表安裝

   因?yàn)闆Q遞和物流運輸過程及其他可能會有的不確定因素，所以在安裝之前請先檢查并擰緊“卡簧緊固螺帽”和“高壓密封緊固螺帽”（有些型號會缺少此組件，請忽略），防止因其松動導致氣體泄漏或發生其它危險。

   安裝時要使儀表上的流向標簽和管道內的氣體流向保持一致（探桿頂部的紅色圓點應朝向迎流面）。

   管道式安裝主要用于管徑較小的流體的質量測量，并可通過實標來提高其測量精確度。流量計與現場管道的連接是通過法蘭安裝完成的。也可使用卡套式安裝或螺紋連接。采取何種安裝形式用戶在訂貨前需要說明。

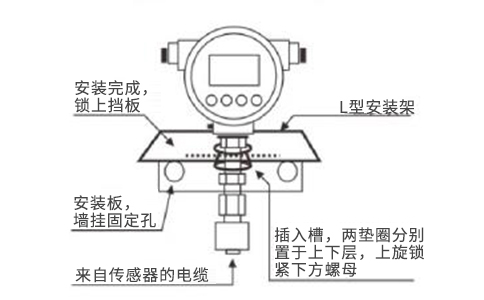

分體式表頭安裝

   分體式儀表的表頭與探桿之間的線纜采用的是六芯屏蔽線纜，一般線纜的連接長度為5米，最長不超過10米。

   安裝方法:將我方配給的L型安裝架固定在墻壁上，將表頭裝入安裝架；探桿插入管道并緊固后，將電纜線與表頭連接并予固定。
