西森熱式質量流量計按流體對檢測元件熱源的熱量作用可分為熱量傳遞轉移效應和熱量消散效應或冷卻效應。

   按檢測變量可分為溫度測量法和功率消耗測量法。

   按流量傳感器結構可分為（有測量管的）接入管道式和插入式。

   按測量流體可分為氣體用和液體用。

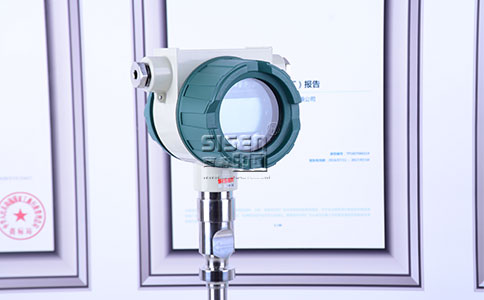

▲熱式質量流量計

西森熱式質量流量計按流體對檢測元件熱源的熱作用分類

   1)熱量傳遞轉移效應

   上節所述熱分布式熱式質量流量計即屬本類，將測量管上游部分熱量通過流體轉移給下游部分；利用本作用的儀表還有托馬斯熱式流量計和邊界層流量計。

   2)熱量消散效應或冷卻效應

   上節所述浸人式熱式質量流量計即屬本類；此外較多用于戶外和實驗室的熱線(或熱膜)風速計亦屬利用本類效應。

西森熱式質量流量計按檢測變量分類

    1)溫度測量法

   以恒定功率提供熱量，測量隨流量而變的溫度，又稱定功率測量法。由恒流源供熱量，電橋電路測量繞組溫度。

    2）功率消耗測量法

   保持加熱元件和被測流體溫度差恒定，控制和測量熱源提供功率，功率消耗隨著流量增加而增加，又稱恒溫差測量法。本測量法響應較快。

西森熱式質量流量計按流量傳感器結構分類

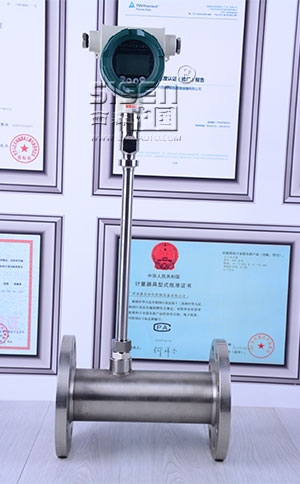

    1）（有測量短管的）接入管道式熱式質量流量計

    流量傳感器必須在管道待測位置截?cái)嗪蠼尤搿岱植际絻H有本類結構；中小管徑浸人式熱式質量流量計亦可采用本類結構，在適當長度測量短管內裝人浸人式探頭，組成一體的接人管道式流量傳感器，并作實流校準，可獲得比插人式熱式質量流量計有較高測量精度。

    熱分布式熱式質量流量計通常對前置直管段沒有要求，而插人檢測頭帶測量短管的熱式質量流量計，有相當長直管段的要求，但有些儀表在進口端裝有1-2塊多孔流動調整板的流量傳感器，可大大縮短前置直管段長度。

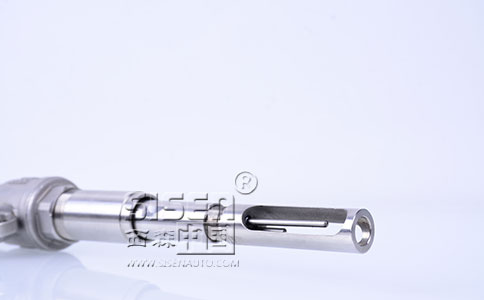

     2）插人式熱式質量流量計

    是插人檢測探頭到待測管道內的熱式質量流量計，是由獨立的1組或2組以上檢測元件組成的探頭和轉換器組成。多組檢測元件的插入探頭組成的TMF也有稱作熱式均速管流量計，用于中大管徑。對于特大通風/煙道圓管式矩形管也有采用多臺插人探頭陣列地布置。

西森熱式質量流量計按測量流體分類

   1)氣體用熱式質量流量計

   氣體是當前熱式質量流量計，主要應用的流體，從微小流量到大管徑大流量都可使用。

   2)液體用熱式質量流量計

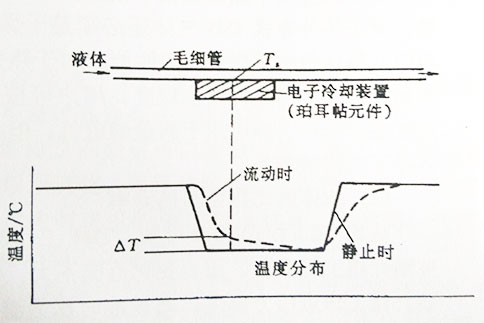

   2l世紀90年代初中期開始發展并在工業生產中應用，但當前主要為微小流量儀表。有消耗功率測量法的熱分布式熱式質量流量計和利用拍耳帖( Peltier )致冷元件在檢測部位致冷(即負加熱)的熱式質量流量計。后者的測量原理如右圖所示，流量傳感器由測量毛細管、電子冷卻裝置(拍耳帖元件)和3個溫度檢出件組成。測量管和致冷元件接觸，無液體流動時冷卻到某一溫度時，兩者溫度相等；液體流動時致冷元件附近測量毛細管溫度上升，如虛線所示分布，測量溫度檢測點的兩者溫度差以求得流量。
